مفاهیم پایه

در این قسمت مفاهیمی چون جریان، ولتاژ، مقاومت الکتریکی، مدار الکتریکی و ... توضیح داده شده است.

رسانایی و دسته بندی اجسام از نظر الکتریسیته:

۱-هادی ها (رسانا):

اجسامی هستند که قابلیت هدایت جریان الکتریکی را دارند مانند مس و نقره. اذا به این اجسام هادی به معنی هدایت کننده گویند.

۲-عایق ها (نارسانا):

اجسامی هستند که الکتریسیته یا بار الکتریکی را هدایت نمی کنند مثل چوب، شیشه، پلاستیک

۳-نیمه هادی ها (نیمه رسانا):

اجسامی هستند که از نظر الکتریکی بین هادی ها و عایق ها قرار دارند  مثل ژرمانیوم (Ge) و سیلیسیوم (Si).

---

۱-شدت جریان الکتریکی ( I ):

مقدار بار الکتریکی جا به جا شده در واحد زمان را شدت جریان الکتریکی گویند. واحد اندازه گیری شدت جریان، آمپر ( A ) می باشد

نکته: ۱ آمپر جریان الکتریکی، در واقع 1 کولن بار الکتریکی است که در یک ثانیه از یک نقطه عبور کرده است.

۲-مقاومت الکتریکی (R):

همه اجسام در برابر عبور جریان از خود مقاومت نشان می دهند. به عبارتی جریان الکتریکی برای عبور از بعضی از اجسام به نیروی بیشتری نیاز دارد. پس خاصیت مقاومت الکتریکی اجسام، عبور جریان را محدود می کند، واحد اندازه گیری مقاومت الکتریکی اهم می باشد و با حرف یونانی امگا (Ω) نمایش داده می شود.

۳-ولتاژ الکتریکی(اختلاف پتانسیل) (V)

یک نیرو و میدان خارجی که باعث به حرکت در آمدن الکترون ها درون اجسام (جاری شدن جریان) می شود را ولتاژ الکتریکی می گویند. پس اختلاف پتانسیل عامل به وجود آورنده جریان الکتریکی می باشد. واحد اندازه گیری ولتاژ، ولت (V) می باشد و یک ولت ولتاژی است که می تواند در یک جسم با مقاومت 1 اهم، شدت جریان 1 آمپر را جاری کند.

۴-مدار الکتریکی Circuit Electrical:

هر گاه در دو سر یک اختلاف پتانسیل، مسیر بسته ای برای عبور جریان ایجاد شود ساده ترین مدار الکتریکی شکل گرفته است.

نکته ۱: در یک مسیر باز مقاومت بی نهایت و جریان صفر می باشد. این حالت Open Circuit یا مدار باز گفته می شود

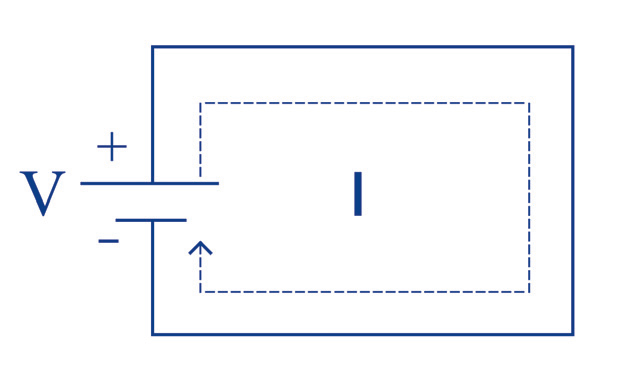

نکته ۲: در یک مسیر کوتاه شده، مقاومت صفر و جریان الکتریکی بی نهایت (حداکثر) می باشد. این حالت Short Circuit یا مدار کوتاه (اتصال کوتاه)گفته می شود.

قانون اهم: Ohms Law

این قانون پایه ای ترین قانون علم الکترونیک به شمار می رود و مشخص کننده ارتباط بین سه پارامتر اساسی تعریف شده یعنی ولتاژ، جریان و مقاومت می باشد.

I=V/R

R=V/I

V=I×R

پیشوند های مورد استفاده در الکترونیک

در دنیای واقعی گاه بعضی از پارامتر ها بسیار بزرگ و گاه بعضی از پارامتر ها بسیار کوچک هستند.

مقلا در یک مدار بسته ممکن است جریان 1.10000 آمپر باشد و در یک سیستم برق رسانی ولتاژ، 63000V باشد. برای سادگی نمایش و خلاصه نویسی از پیشوند های استاندارد استفاده می کنیم.

لیست این پیشوند ها به همراه یک مثال در جداول زیر دیده می شود:

پیشوند های بزرگتر از واحد

مثال	ضریب	سمبل
10KV=10000V	3^10	K(کیلو)
5MΩ=5×10^6Ω	6^10	M(مگا)
1GHZ=1×10^9 HZ	9^10	G(گیگا)
2Tbyte	12^10	T(ترا)

پیشوند های کوچکتر از واحد

مثال	ضریب	سمبل
5mA=5×10^-3A	3-^10	m(میلی)
2uV=2×10^-6V	6-^10	u(میکرو)
10nA=10×10^-9A	9-^10	n(نانو)
8pF=8×10^-12F	12-^10	p(پیکو)
7fA=7×10^-15A	15-^10	f(فمتو)
